De machinekamer van de Norderney

[Annerob]

Plaats hier foto's, tekeningen en uitleg van, over en om de machinekamer van de Norderney!

---

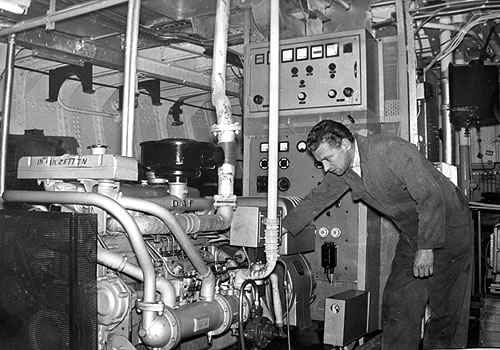

De eerste en misschien wel bekendste foto:

© stichting Norderney!

[Per]

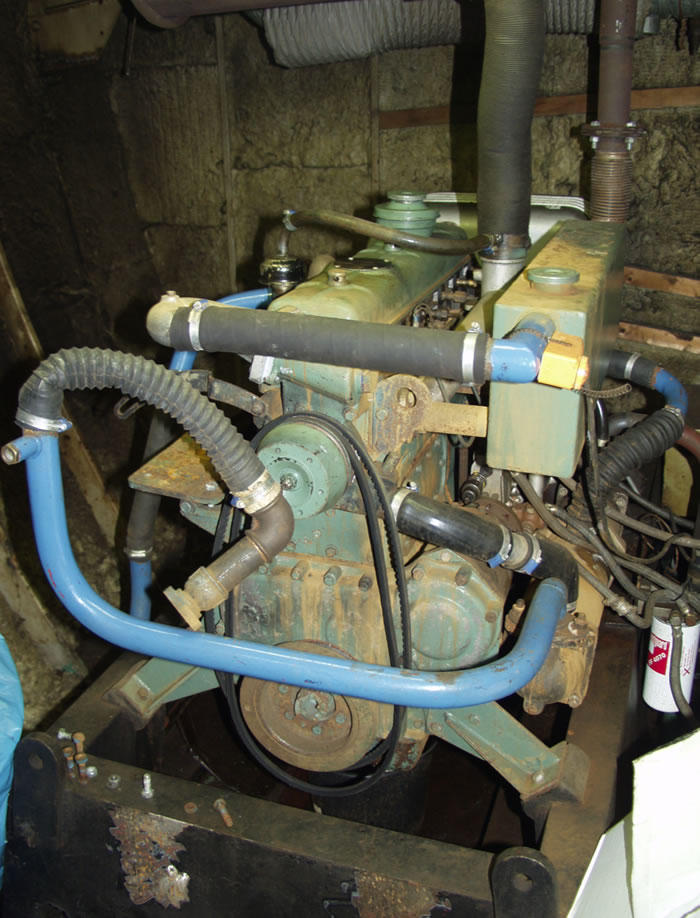

In 2003 maakte ik bijgaande foto op de Norderney. In de kern dezelfde DAF?

Please login or register to see this link.

[Annerob]

Dat lijkt dezelfde of eenzelfde. Je ziet de warmtewisselaar van het buitenboordwater en het koelsysteem nog zitten.

Verder is er nogal wat aan het koelsysteem versleuteld. En om nu te zeggen dat dit professioneel gebeurde....

Maar ik denk dat dit een originele set is, ja! Waar zal 'ie nu zijn?

[h.bosman]

De bovenste foto is gemaakt op het eerste zendschip van Veronica. Dat is te zien in het boekje "De Veronica sage".

[Annerob]

Hmm... Dat weet ik niet, dat boek mist in mijn collectie.

Voorlopig moeten we die dan even als "onder voorbehoud" beschouwen.

Om in te haken op de foto van Per:

Dezelfde motor in, volgens de persoon die ze mij zond, 2005...

---

Hetzelfde hoekje van de machinekamer, zo'n 13 jaar voordat Per er de DAF fotografeerde:

2 grote motorpompen die vermoedelijk in april 1973 overuren hebben gemaakt...

De DAF heeft daar dus waarschijnlijk tot de eerste grote verkrachting van het schip niet gestaan.

[Juul]

Plaats hier foto's, tekeningen en uitleg van, over en om de machinekamer van de Norderney!

---

De eerste en misschien wel bekendste foto:

© stichting Norderney!

Dat is machinist Ko van Ieperen ( † )

Juul

[h.bosman]

Hmm... Dat weet ik niet, dat boek mist in mijn collectie.

Voorlopig moeten we die dan even als "onder voorbehoud" beschouwen.

Voor de mensen die dat boekje wel hebben: op pagina 52 is te zien dat hij aan boord wordt gebracht. Op pagina 82 een andere foto uit dezelfde serie als de eerste in dit onderwerp.

[Annerob]

Dat is machinist Ko van Ieperen ( † )

Juul

Klopt Juul. Ik wist echter niet dat hij ons ook reeds verlaten had...

---

Nog een foto.

Dit zou ook de machinekamer van de Norderney zijn...

Een duidelijk andere (grotere) motor met 2 stuks 3 cilinder koppen.

Dit zou ergens rond '72 of '73 moeten zijn, denk ik.

Rond die tijd veranderde er wat aan de uitlaten: Het werden er meer. Wellicht is er toen een nieuwe generator geplaatst?

Het kan natuurlijk zijn dat het totaal ergens anders is..

[Juul]

En dit is Maarten de Reus.

Juul

[Annerob]

Dit zou dus inderdaad aan boord van de Norderney kunnen zijn?

Aan de motor te zien, ( klepdeksels, lakwerk) is het een vlamnieuwe motor (type 1160, denk ik)!

Wat mijn vermoeden dat er ergens rond de '72 of '73 iets aan de generatoren werd aangepast...

[Juul]

Dit zou dus inderdaad aan boord van de Norderney kunnen zijn?

Aan de motor te zien, ( klepdeksels, lakwerk) is het een vlamnieuwe motor (type 1160, denk ik)!

Wat mijn vermoeden dat er ergens rond de '72 of '73 iets aan de generatoren werd aangepast...

Dat weet ik niet. Maar de persoon is "sprekend' Maarten.

Juul

[Harm ten Brink]

Het is in ieder geval Maarten...

[huis]

Hoi Rob ik denk dat je gelijk hebt omdat je op de foto kunt zien

dat de leiding boven de motor ook nieuw is. De solderingen

zien er gloed nieuw uit. Tin word vrij snel dof vandaar mijn

conclusie. Dat van de uitlaten klopt ik vraag mij af of er niet een

oud machinist van de Norderney is die ons uit de droom kan helpen

wie? groet Henk.

[Annerob]

Waar ik op doelde:

192 tijd, met 1(?) uitlaat:

3 uitlaten:

Einde 192 tijd, of begin 538 tijd, omdat de afschermplaten, om de doorvoerisolator tegen zeewater te beschermen, nog ontbreken.

Nog een keer 3 uitlaten, gezien de sleepkabel te dateren op april 1973:

Er is daar dus ergens iets gebeurt, in de machinekamer..

Wellicht had het iets te doen met de 2e zender? (kwam die niet ook begin jaren 70 aan boord?)

[huis]

Hoi Rob je kunt ook meerdere motoren door een uitlaat laten

lopen. groet Henk.

[Harm ten Brink]

Gaat dit nog ergens over?

[huis]

Rob heb je de uitlaat op stuurboord tegen de reling aan gezien op

foto 2 ? Is die misschien van het kleinere aggregaat ?

De foto is trouwens gespiegeld weergegeven. Henk.

[Juul]

Hoi Rob ik denk dat je gelijk hebt omdat je op de foto kunt zien

dat de leiding boven de motor ook nieuw is. De solderingen

zien er gloed nieuw uit. Tin word vrij snel dof vandaar mijn

conclusie. Dat van de uitlaten klopt ik vraag mij af of er niet een

oud machinist van de Norderney is die ons uit de droom kan helpen

wie? groet Henk.

Nee die doen niet aan dit soort fora, joh.

Ik zie er binnenkort denk ik wel één van.

Juul

---

Waar ik op doelde:

192 tijd, met 1(?) uitlaat:

3 uitlaten:

Einde 192 tijd, of begin 538 tijd, omdat de afschermplaten, om de doorvoerisolator tegen zeewater te beschermen, nog ontbreken.

Nog een keer 3 uitlaten, gezien de sleepkabel te dateren op april 1973:

Er is daar dus ergens iets gebeurt, in de machinekamer..

Wellicht had het iets te doen met de 2e zender? (kwam die niet ook begin jaren 70 aan boord?)

De tweede, reserve zender, kwam in de loop van 1965 aan boord, via de haven van Antwerpen.

Hier een aardige foto die collega Ruud Doets maakte. Kun je zien hoe krap dat allemaal was en de programma's gingen gewoon door..............

foto: © Ruud Doets - Stichting Norderney

[Annerob]

Juul,

Zonder te willen twijfelen aan jouw kennis...

Kijk nog eens goed naar de foto.. Hint: Welke recorders zie je liggen?

Ik zie zelf 2 PT6011's en een M24. Volgens mij zal dat dus ergens rond '69 moeten zijn? Temeer daar de Akai's ook nog vlak liggen en later in een knik met het versterkerdeel lagen...

Ik weet het.. Het is wat freaky allemaal.. :D

[Niels Zack]

Twee foto's uit een veronica documantaire van de DAF diesels.

Niels

[Annerob]

Duidelijk een kleinere (short-block) en een grotere.

De kleinere is vrijwel zeker een "DD575", de grotere een "DK1160" met bijna de dubbele cilinderinhoud (11,63 liter tegen 5,76 liter)

De kleine lijkt me trouwens ook nieuwer dan de andere diesel (met Ko) die we reeds kenden en die blijkbaar in 2005 nog aan boord stond. De kleur is daarvoor een aanwijzing.

Beide motoren zullen in de begin jaren 80 ook nog een behoorlijke waarde gehad hebben, dus zullen toen wel verkocht zijn..

Mooi plaatje, Niels! Toch die docu nog maar 'ns een keer goed bekijken!

[Juul]

Juul,

Zonder te willen twijfelen aan jouw kennis...

Kijk nog eens goed naar de foto.. Hint: Welke recorders zie je liggen?

Ik zie zelf 2 PT6011's en een M24. Volgens mij zal dat dus ergens rond '69 moeten zijn? Temeer daar de Akai's ook nog vlak liggen en later in een knik met het versterkerdeel lagen...

Ik weet het.. Het is wat freaky allemaal..

Ja, ik zie het, ik schreef 1965. Foutje, moet later zijn. Ze hadden aan boord eerder de AKAI's dan wij. En wij kregen ze in 1969.

Sorry.......

Juul

[Annerob]

Maar Juul... Daar hoef je toch geen sorry voor te zeggen?

We zijn al lang blij met je deskundige inbreng! Wie anders heeft er dit soort prachtige foto's?

Weet jij overigens de datum waarop de foto van van de Norderney, welke later op de beroemde poster afgedrukt werd, gemaakt is?

[Gast]

In 1981 bezochten Hans Knot, Marcel Poelman en Paul de Haan de Norderney in Zoutkamp Groningen.

Op de foto zien we een tweetal tanks en een electra schakelunit er voor, althans dat denk ik. Voor mijn gevoel kijken we hier naar de boeg van het schip. wie het weet uit te leggen, ga je gang.

http://www.mijnbestand.nl/Bestand-UWXATWFVXWO3.jpg

Overigens lijkt me dit een prachtig hoofdstuk om de winter mee door te komen,het zou mooi zijn als via foto's een wandeling door het schip gemaakt kon worden, van voor naar achter, van boven naar beneden. Hopelijk komt dit van de grond.

De foto werd door Marcel Poelman gemaakt.

Wie plaatst de foto even direct tussen de al aanwezige foto's, ben ik niet zo'n ster in.

Paul de Haan.

[Annerob]

De foto:

Deze foto is vermoedelijk genomen vanaf de kettingbak richting het achterschip. Direct achter de fotograaf zou zich de kettingdoorvoer vanaf het dek ( nabij de plek van de lier) moeten bevinden. Aan de andere kant van die kettingdoorvoer bevond zich de studio/zenderkamer.

We zien op de voorgrond 2 stuks 5000 liter (diesel?) tanks, met achter de wand een 10000L (diesel?)tank.

De ruimte om en tussen de tanks was de pompenkamer, waar vrijwel zeker pompen stonden om ballast in te nemen/uit te pompen. Vermoedelijk stonden daar ook de pompen voor de drinkwatervoorziening en dieselolie. Je ziet de zekeringkasten en (werk)schakelaars van de pompen op de wand zitten.

Onder de 2 ronde tanks op de voorgrond, in de kiel van het schip, bevond zich een drinkwatertank, in de boeg, tegen de machinekamer, nog één. Daarvoor en daarachter waren ballasttanks, waarvan er her en der door het schip nog een aantal waren.

Zou je achter de grote 10000L tank kunnen kijken, dan zou je de oude doorvoer van de schroefas zien zitten.

Alles wat je hier ziet bevond zich onder de bemanningsverblijven.

De trap die je ziet is de trap vanuit het dekhuis naar de gang beneden, waarlangs de bemanningshutten zich bevonden en die uiteindelijk naar de studio leidde.

Ik ben trouwens wel heel erg benieuwd naar andere foto's die je toen geschoten hebt...
