lo-power MG zendertje

[Juul]

Ziet er mooi uit.



Please login or register to see this link.

[Vincent]

En kan uit eigen ervaring vertellen dat hij ook prima werkt. Ik heb hem staan op de 828 kHz. Met dummy load als antenne staat hij bij de Philips Plano en luister ik naar de 10 gold DAB stream.

[Harm ten Brink]

Jeetje, dit bericht komt als geroepen!

[Vincent]

Voor rond de 7 tientjes heb je hem compleet gebouwd, inclusief kastje en voeding.

2 augustus 2015 bewerkt door Vincent

[Harm ten Brink]

Ik ga hem bestellen!

Ben benieuwd...

[rien1959]

Dit is wel erg leuk ! Kunnen we de middengolfweemoed weer oproepen .....

Hoe komt zo iemand er op om dit in elkaar te knutselen. Ik vraag me af of dit wel zal klinken want het ziet er nogal digitaal uit.

Rien, die het niet gehinderd door enige vorm van kennis bekijkt.





[J.Vinke]

Voor hen die willen experimenteren met laag vermogen op de middengolf , kunnen volgende link meer informatie vinden.

Please login or register to see this link.

Vr gr

Jan

[Rob Veld]

Dit is wel erg leuk ! Kunnen we de middengolfweemoed weer oproepen .....

Hoe komt zo iemand er op om dit in elkaar te knutselen. Ik vraag me af of dit wel zal klinken want het ziet er nogal digitaal uit.

Rien, die het niet gehinderd door enige vorm van kennis bekijkt.





Wel Rien, als je het niet zo zeer voorzien hebt op solid-state zijn er ook nog altijd kleine buizen zendertjes te vervaardigen.

Stereo met C-Quam? Please login or register to see this link.

of: Please login or register to see this link.

of dichter bij huis: Please login or register to see this link.

En dat is nog maar een klein deel wat er op Internet rond huist betreffende LPAM zendertjes.

Rob Veld.

[Harm ten Brink]

Op AM moet je het voornamelijk van de soundprocessing hebben, daar had ik het laatst nog met Ruud over.

Vroeger had ik een vriendje die ruime ervaring had met buizenzenders en bouwde voor mij halverwege de jaren '70 zo'n ding met onderdelen die overal en nergens vandaan kwamen.

Ik weet nog dat er een EL84 in zat voor de modulatie en een EL34 als eindbuis.

Van de laatste heb ik nog een nieuw exemplaar liggen en wordt nog steeds als eindversterker buis gebruikt.

Als je de antenne met je vinger aanraakte hoorde je het knetteren en had je witte ingebrande puntjes op je huid.



[Harm ten Brink]

Ik heb hem binnen en het werkt naar volle tevredenheid.

Wel even stoeien met de audio want het klinkt anders wel erg vlak.

Oscillator afgestemd op 531 kHz en in de tuin kan ik het nog net ontvangen.

Ik heb er een filmpje van gemaakt en de Veronica kenners begrijpen wel waarom ik dit nummer heb gebruikt.

Het duurt iets minder dan een minuut:

[Rob Veld]

Harstikke leuk Harm, maar hoe heb je het nu gedaan?? PC aan het zendertje gehangen of maak je gebruik van een MP3 spelertje?? En hoe heb je dat geregeld met die "vlakheid"??

Rob Veld

[Harm ten Brink]

PC geluid loopt naar mijn versterker, daar heb ik een extra audio uitgang gebruikt.

Op de printplaat van de oscillator zit een LF versterker met een potje op de ingang.

In Adobe Audition heb ik een low pass filter gebruikt en o.a. wat gerommeld met compressie en limiter.

Op die manier klinkt het lekker vol al geef ik toe dat dat op het filmpje niet goed uit de verf komt.

Ik gooi er vanmiddag nog even een freq. sweep doorheen, weet ik meteen het audio bereik.



9 augustus 2015 bewerkt door Harm ten Brink

[Juul]

"Goed gedaan jochie"



Zit ie in een kastje?

[Gast]

In 2013 kon ik de verleiding niet weerstaan ook eens iets op de middengol  f" aan te steken", zeker ook low powers, immers wat is nou 50 watt, peanuts toch.

Langedraad in de tuin, 6 meter hoogte inverted L. Heeeeeeeeeeeeel veel koperdraad in de grond, ik heb nu nog rugpijn. Moduleren ging als volgt, vanuit een laptop via Winamp met de "optimod'" plug in naar een lim/compressor en dan naar een versterker, vanuit de uitgang vd versterker naar de audio input van de transistor zender, heel leuk, een jongensdroom kwam uit. Zelfs in Dokkum en Paterswolde goed hoorbaar getuige dit filmpje dat Harm toen maakte. Uitzendlocatie ongeveer Ten Post Groningen.

Hier ist filmpje







Geen idee trouwens waarom het filmpje zich 3 x aanbied. Was leuk om te proberen, de TX is inmiddels verhuisd naar een gelukkige nieuwe eigenaar, ik heb mijn leven gebeterd en verzamel nu sigarenbandjes.



Paul de Haan.

[Harm ten Brink]

Ja Paul, het blijft altijd fascinerend.

Mijn handen jeuken om er een 'kachel' aan te hangen.

Maar ja, andere prioriteiten enzovoort...

[Gast]

Ja Paul, het blijft altijd fascinerend.

Mijn handen jeuken om er een 'kachel' aan te hangen.

Maar ja, andere prioriteiten enzovoort...

Ik heb wel geleerd dat middengolfzenden feitelijk helemaal niet zo ingewikkeld is als dat het wel wordt/werd voorgedaan, heb veel respect voor bijv Chicago en zijn prestaties aanboord van de Mi AMigo en de Ross, maar hij heeft natuurlijk ook veel werk verricht om dat moeilijke ingewikkelde imago hoog te houden. Ik kan geen zenders bouwen, maar zo'n transistording van circa 50 watt is gemakkelijk aan te komen, maar het zit hem in het rekenwerk om de belangrijkste schakel goed te krijgen, de antenne en de aarding van de antenne. Mijn zoon  gaf me de rekensommen op die ik uitvoerde en hij checkte dan of dat wel correct was, vervolgens kreeg ik veel koperdraad en de opdracht de berekening in een werkende antenne om te zetten en daarna me een slag in de rondte te graven in mijn tuin, geulen voor heel veel koperdraad in een waaier uitgelegd en dan maar weer "zand erover".

En dat werkte perfect, de aanpassing via een coil in een grote houten kast werd uitgelegd  aan buren als een weerstation.

De kwaliteit van de modulatie en de soundprocessing heb ikzelf uitgedokterd, kreeg veelal reactie dat het wel erg stampte, dat vond ik een compliment, zo hoort het ook op de middengolf. Wel vermoeiend om lang naar te luisteren, dat herinner ik me ook van Big L op 1395, dat  was over the top.

Maar goed, het was gelukt en er was geen aanleiding om er mee door te gaan dus een vrijgevochten Fries zonder zenddiploma zendt er nu mee uit.

Middengolf en korte golf heeft altijd mijn voorkeur gehad boven dat veel te cleane  FM.



[Harm ten Brink]

Het principe van een zender is niet ingewikkeld nee, alleen is hoogfrequent volstrekt onvoorspelbaar als je zelf gaat knutselen.

Zeker bij grotere vermogens.

"Goed gedaan jochie"



Zit ie in een kastje?

Nog niet maar dat gaat wel gebeuren.

Ik heb geen frequentieteller maar hij is erg stabiel.

De techniek met zo'n dipswitch is nieuw voor mij.

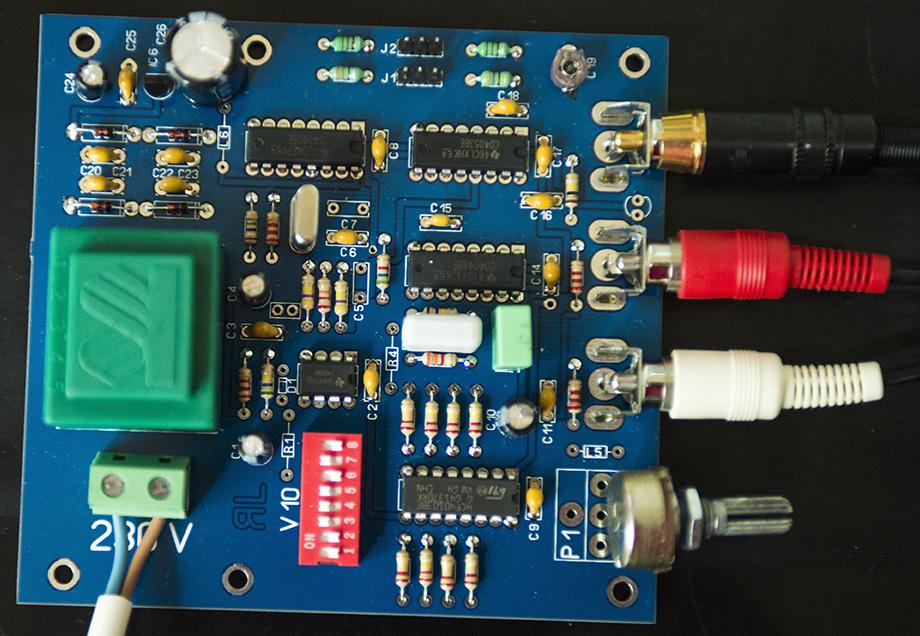

Als bijlage 2 foto's.

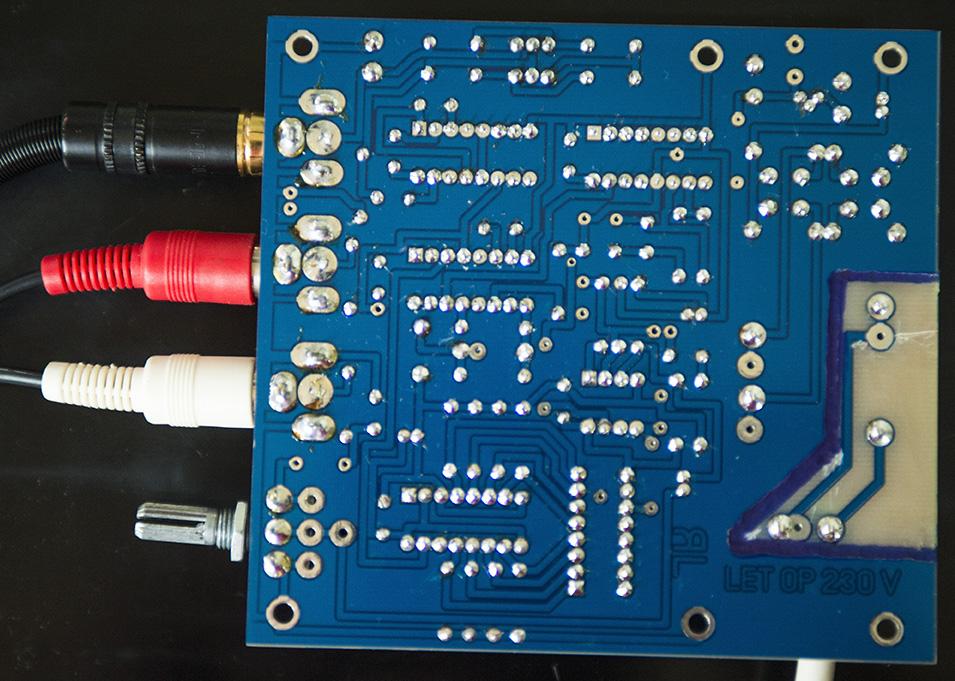

Na de discussie over de ruimte van de printbanen heb ik zelf het overtollige koper maar weg gehaald.

Met een stanleymes trek je het er zo af.



[Gast]

Het principe van een zender is niet ingewikkeld nee, alleen is hoogfrequent volstrekt onvoorspelbaar als je zelf gaat knutselen.

Zeker bij grotere vermogens.

Nog niet maar dat gaat wel gebeuren.

Ik heb geen frequentieteller maar hij is erg stabiel.

De techniek met zo'n dipswitch is nieuw voor mij.

Als bijlage 2 foto's.

Na de discussie over de ruimte van de printbanen heb ik zelf het overtollige koper maar weg gehaald.

Met een stanleymes trek je het er zo af.



Prachtig clean gebouwd, ik zou willen dat ik dat in de vingers had. Mijn vrouw zegt wel eens, je hebt niet alleen twee linkerhanden maar ook twee linkerbenen.



[Arjan]

leuke projecten. kan er op 12v een 5Watt zender met diplexer worden geconstrueerd zodat ik twee ipods kan  gebruiken om zo twee feeds te hebben voor mijn buizen auto radio op oldtimer dagen? het berijk hoeft niet ver. ook een vraag over band recorders, is het mogelijk om dat in te bouwen als auto audio systeem? naast de radio kan het leuk zijn. de auto krijgt een custom interieur uit staal plaat.

cheers en blij dat ik weer op het forum ben :-)

[ruudam]

leuke projecten. kan er op 12v een 5Watt zender met diplexer worden geconstrueerd zodat ik twee ipods kan  gebruiken om zo twee feeds te hebben voor mijn buizen auto radio op oldtimer dagen?

5Watt, diplexer???  Voor een terrein is 100 mW genoeg, gewoon 2 aprate zendertjes, veel makkelijker.
