antenne radio TPOT

[radio tpot]

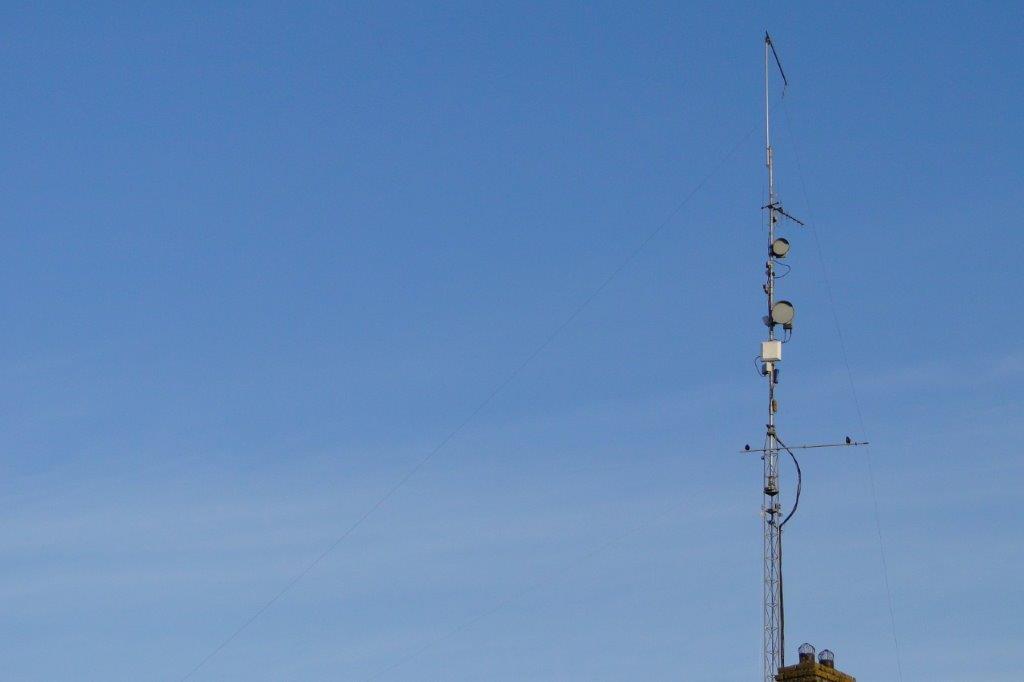

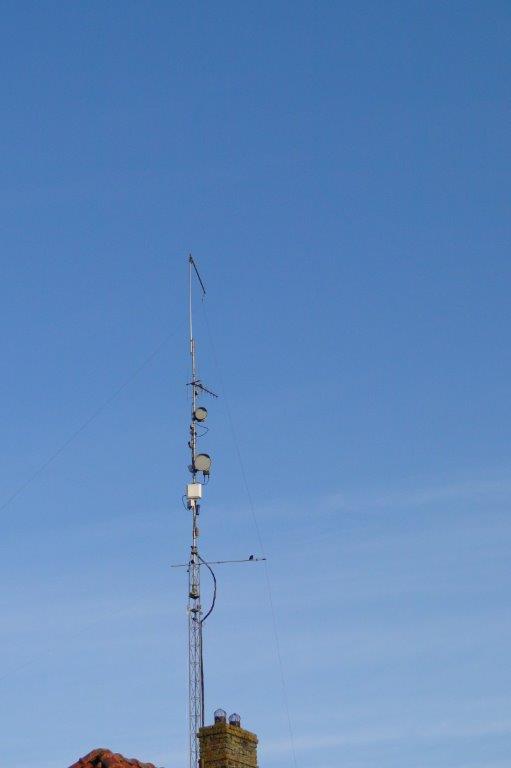

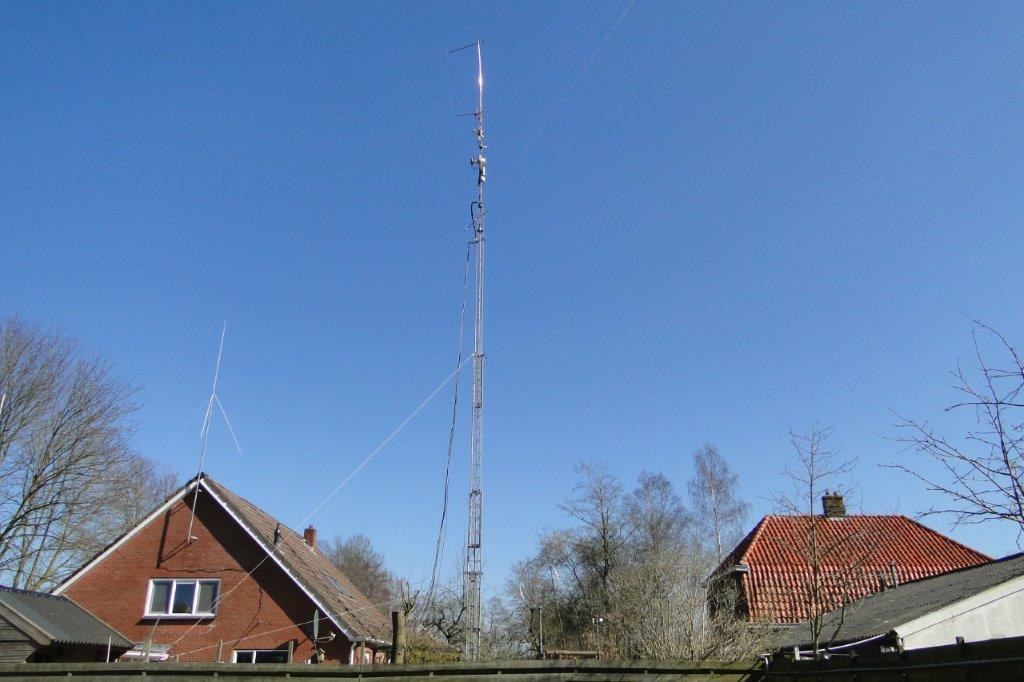

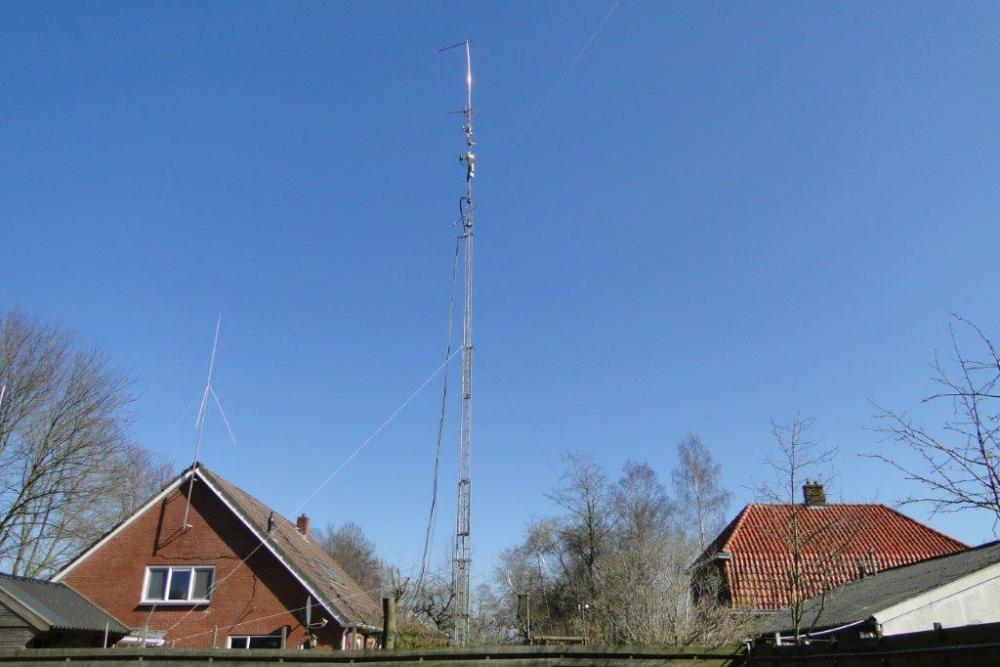

Zo staat de antenne van radio TPOT er nu bij.

Hoogste punt is 26 meter, en de frequentie is 747 KHz.



Theo



[jan227]

Hallo Theo,

Die antenne hangt mooi, zo te zien zelfs draaibaar! Kun je er wat meer van vertellen? Wat voor type antenne is het, hoe is hij aangepast, etc.

Met belangstelling,

Jan

[radio tpot]

Het is een omgekeerde L antenne, in totaal 60 meter lang.

Er zit in totaal een 800 meter aan radialen van 50 meter per stuk in de grond.

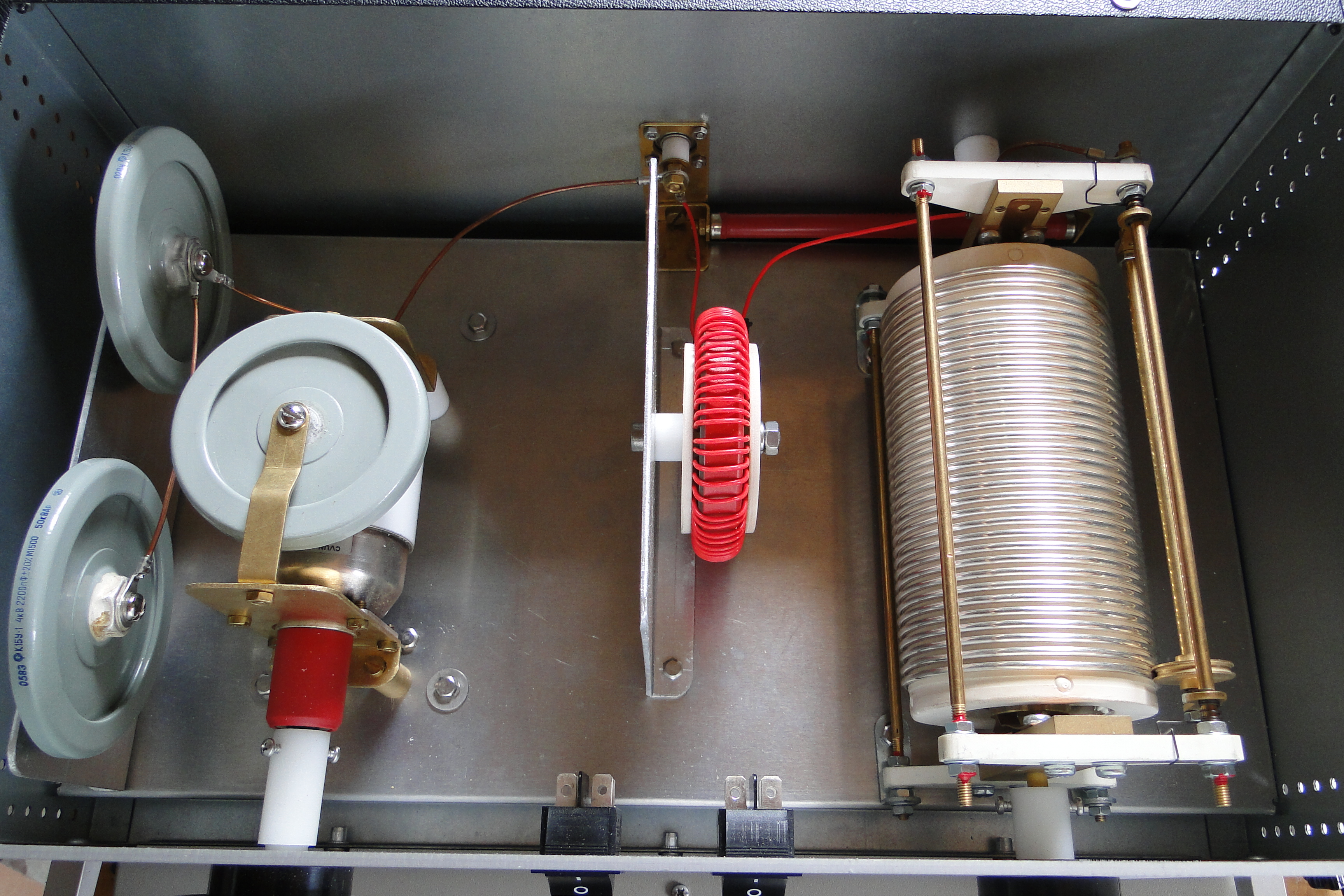

Tuner;

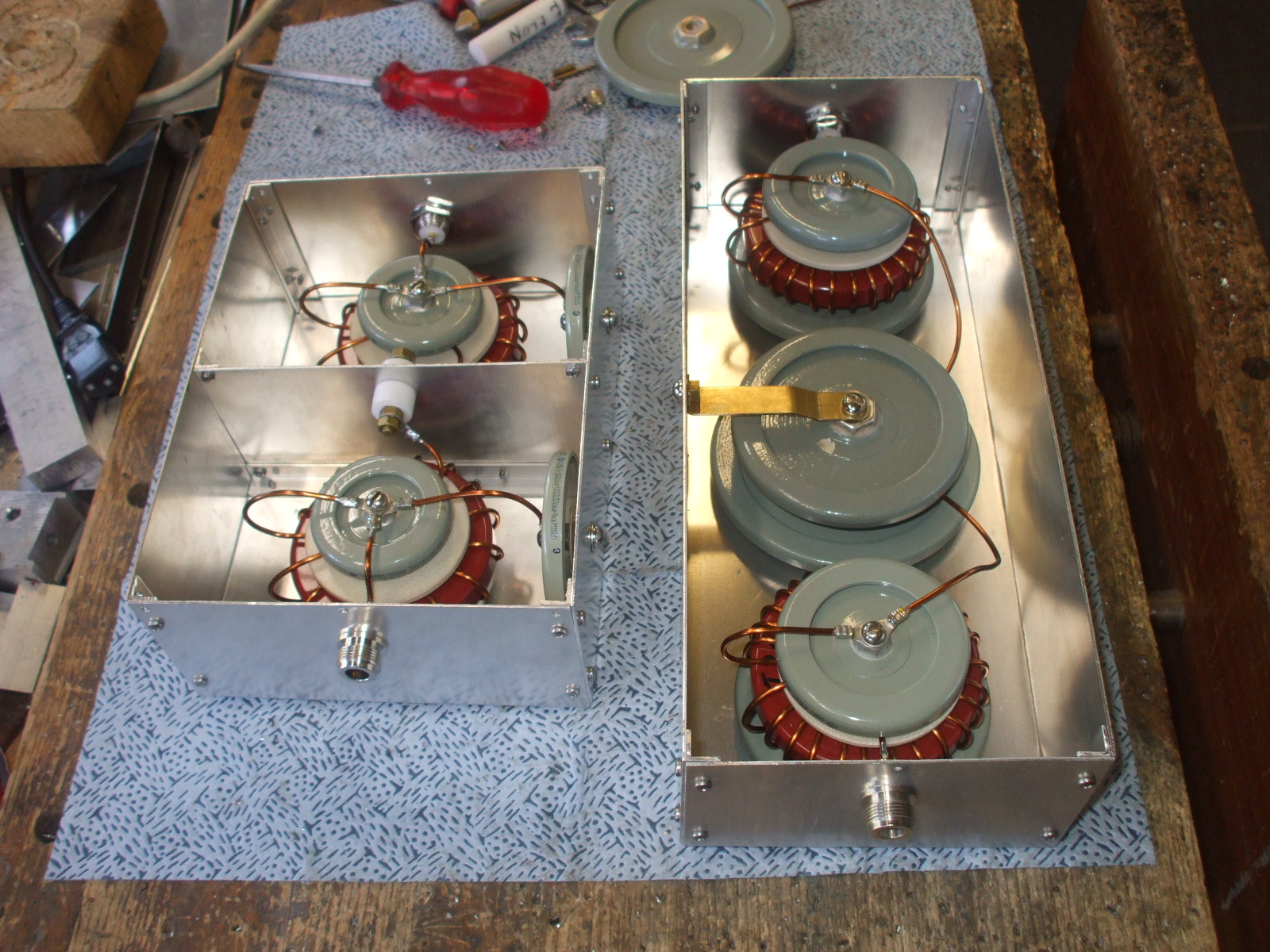

En het filter;

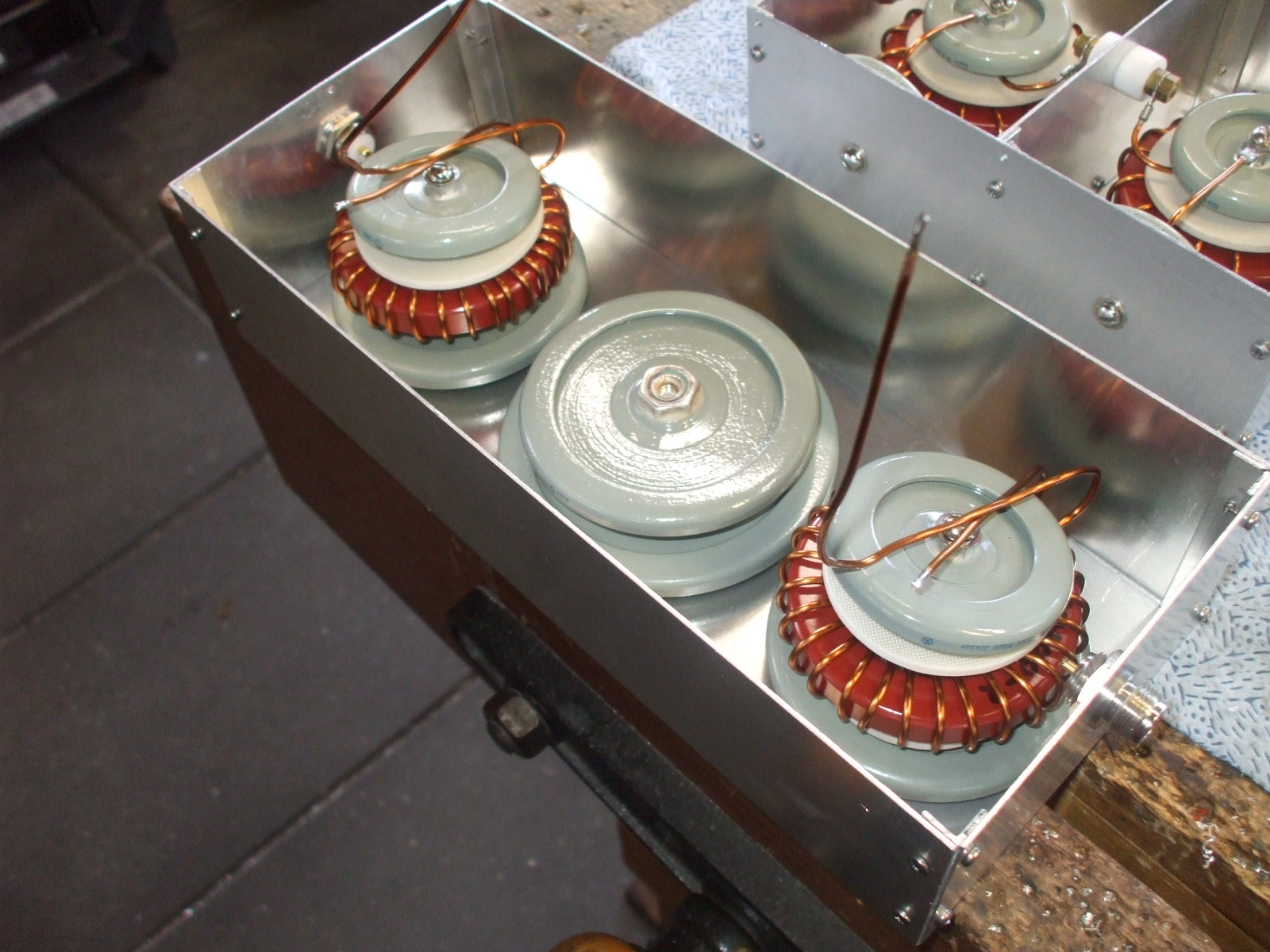

hier nog in aanbouw

Links filter voor de 1395 KHz en rechts voor de 747 KHz.

Theo

[jan227]

Bedankt voor de aanvullende info, Theo.

Mooi gebouwd, en stevige condensatoren!

Jan

[radio tpot]

nog 2 foto's om het af te leren

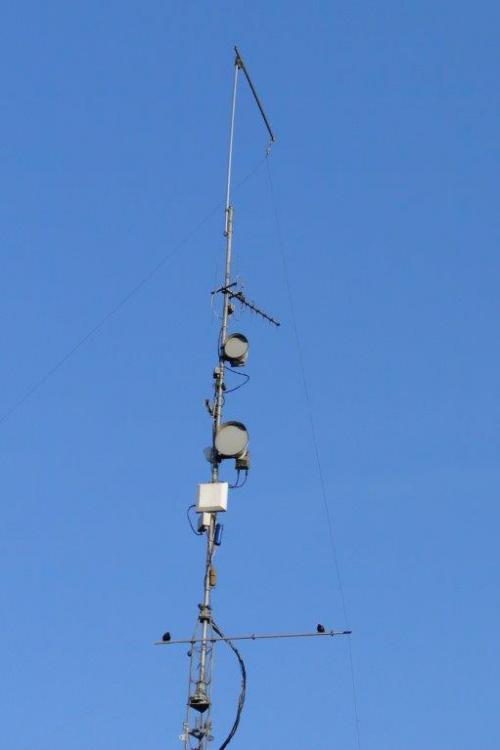

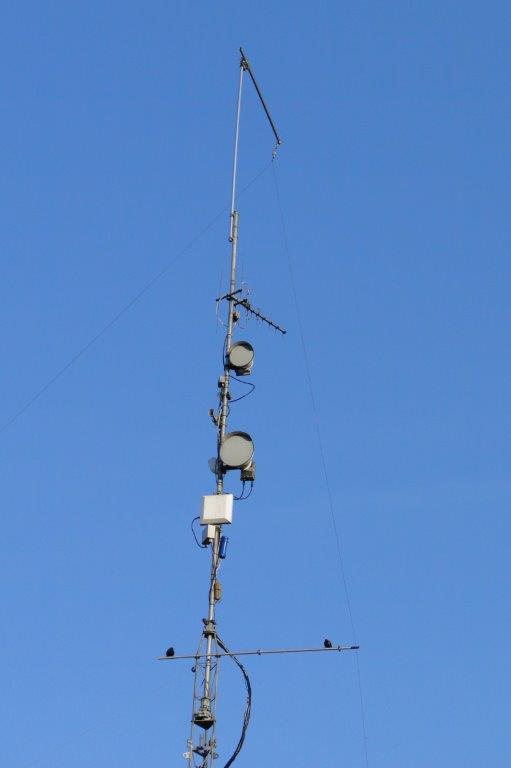

Wat boven in zo staat te glimmen is het nieuwe stuk wat er boven op is gekomen.

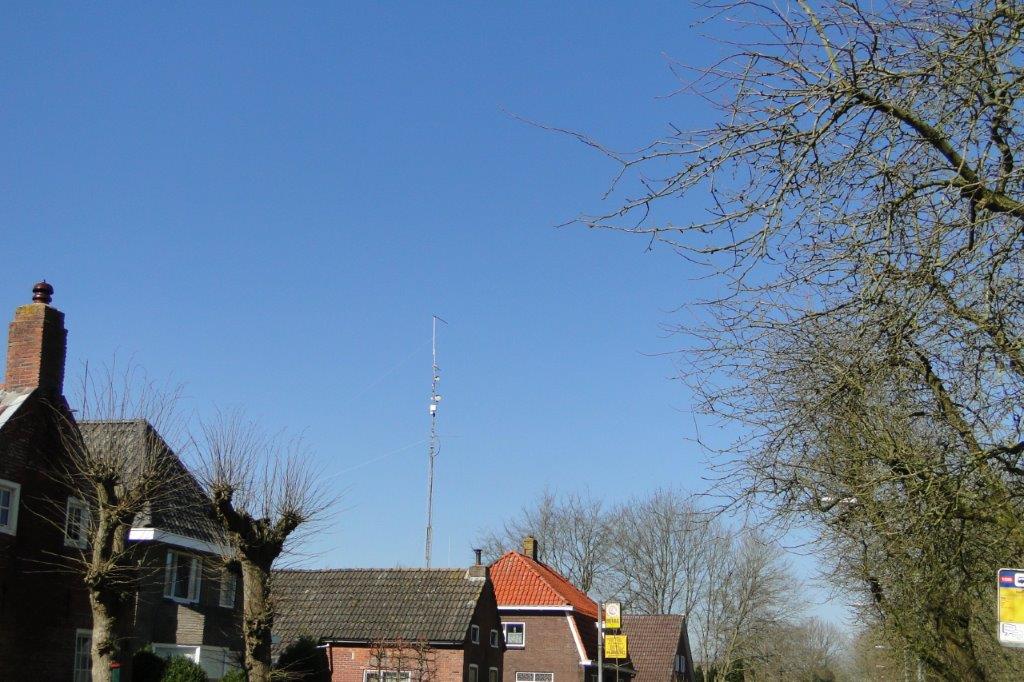

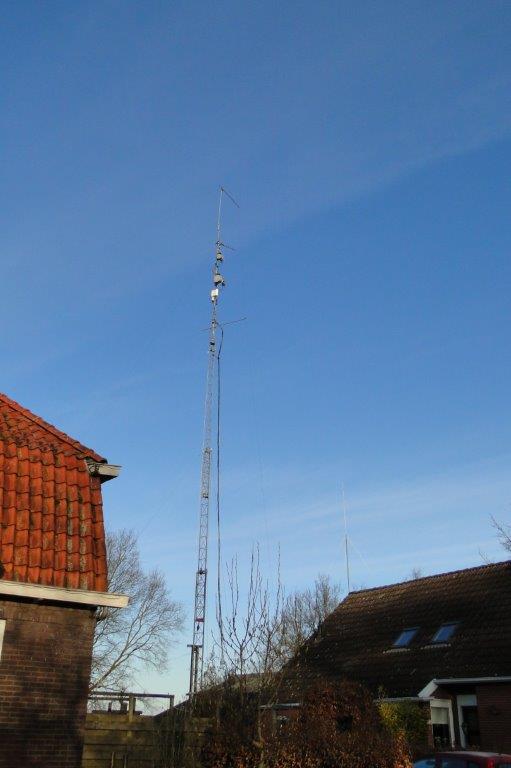

En zo ziet het er uit als je de straat in komt, en ondanks de hoogte valt het geheel niet op.



Theo



[Niko]

Mooie atu heb je gebouwd!
