RTL op 234 kHz

Juul
Door Juul
in Radiotechniek

Featured Replies

Geplaatst

Zo'n zender bestaat uit verschillende parallel geschakelde eindtrappen. Kan zijn dat door onderhoud oid er met minder vermogen wordt gezonden. Ik dacht dat er ook een 2e site was met een noodzender, met minder vermogen of ander antenne patroon.

  • Citeren
    • Geplaatst
      Op 18-8-2017 om 13:12 zei Vincent:

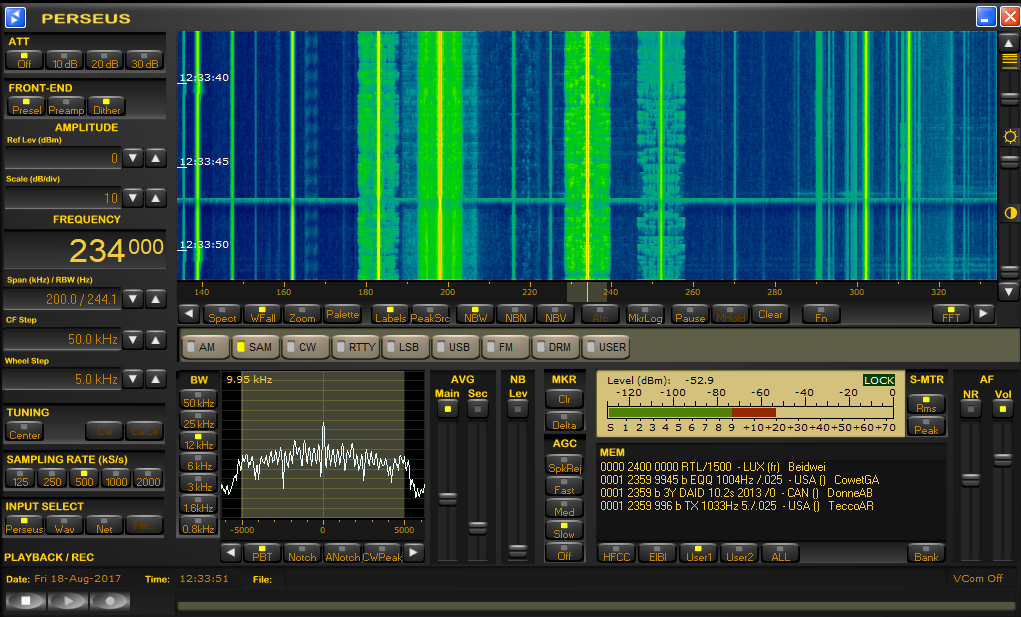

    En zo ziet de Langegolf er op dit moment uit. De horizontale streep wordt veroorzaakt door het onweer boven Engeland.






    Misschien wat uitleg erbij.

    Als ik het goed zie is de dikke  middelste groene verticale streep RTL 234.

    De dikke groene lijn links daarvan is BBC 198. De dunne verticale lijnen daartussen zijn RMC 216 en Polen 225. Rechts van RTL zien we 252 RTE/Algerije. Nog verder naar rechts een heel dunne lijn op 271 en nog dunner op 279, heel ver weg zenders. Maar de vrij sterke lijnen rechts daarbvan kan ik niet verklaren, radiobakens voor de luchtvaart??



    Links van de BBC Europe 1 op 183, ook een vrij dikke streep.

    Links daarvan de grootste energie verspiller van nu, 162 uit Frankrijk, alleen een draaggolf, dus vandaar de dunne lijn, met een tijdsignaal fase gemoduleerd, maar dat kan je niet zien in dit plaatje.



    De lijnen links daarvan kan ik niet zo goed verklaren, misschien 153 Roemenie, maar dat is een hele dunne lijn want komt zwak door. Links daarvan is geen omroep meer.



    De horizontale lijn is onweer, waarbij je ziet dat een bliksemflits dus op alle frequenties tegelijk "uitzendt".

  • Citeren
    • Geplaatst
      Op 18-8-2017 om 16:28 zei ruudam:

    De horizontale lijn is onweer, waarbij je ziet dat een bliksemflits dus op alle frequenties tegelijk "uitzendt".



    Maar op een lagere frequentie (toch) een groter bereik (gekraak) heeft dan op een hogere frequentie?



    Op b.v. de middengolf (en lange golf?) zie je bij onweer op (behoorlijke) afstand dan toch geen horizontale streep over het gehele spectrum ?

  • Citeren
    • Geplaatst
      Op 18-8-2017 om 16:47 zei Robin Westhof:

    Op b.v. de middengolf (en lange golf?) zie je bij onweer op (behoorlijke) afstand dan toch geen horizontale streep over het gehele spectrum ?



    Ik log de 518 kHz, NAVTEX, en daar is onweer de grootste storingsbron.



      Op 18-8-2017 om 16:28 zei ruudam:

    Rechts van RTL zien we 252 RTE/Algerije. Nog verder naar rechts een heel dunne lijn op 271 en nog dunner op 279, heel ver weg zenders. Maar de vrij sterke lijnen rechts daarbvan kan ik niet verklaren, radiobakens voor de luchtvaart??



    252 is RTE. De antenne is richtingsgevoelig en staat hier oost-west. Algerije zit in de nul van de antenne. De zenders die je niet kunt verklaren zijn inderdaad baken/ndb/dgps. Zit tussen de omroep langegolf en middengolf in. Voor mij het meest interessante stuk.



      Op 18-8-2017 om 16:28 zei ruudam:

    Links daarvan de grootste energie verspiller van nu, 162 uit Frankrijk, alleen een draaggolf, dus vandaar de dunne lijn, met een tijdsignaal fase gemoduleerd, maar dat kan je niet zien in dit plaatje.





     Ik zal die ook eens visueel maken :)



      Op 18-8-2017 om 16:28 zei ruudam:

    Links daarvan is geen omroep meer.

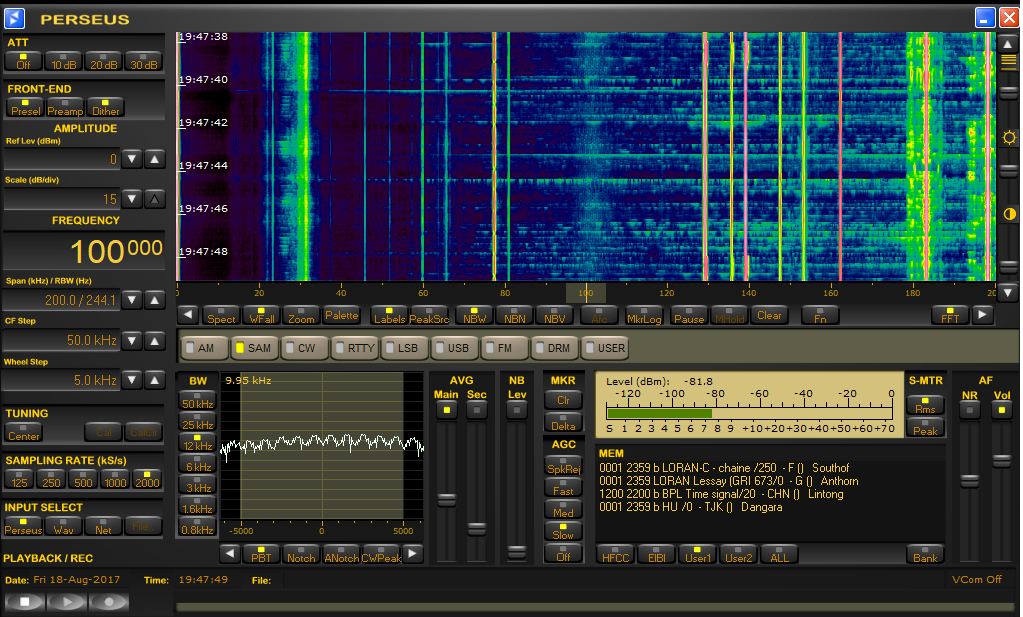

    Je ziet heel duidelijk de 147.3 kHz. Met de juiste software is deze RTTY zender makkelijk te decoden.

    Deze inhoud is verborgen




    De 0 tot 153 kHz is trouwens een hele mooie band. Naast de duikbootfrequenties, tijd- en schakelenzenders heb je ook nog Grimeton:

    Deze inhoud is verborgen

    De QSL kaart valt hier iedere jaar weer in de bus :)

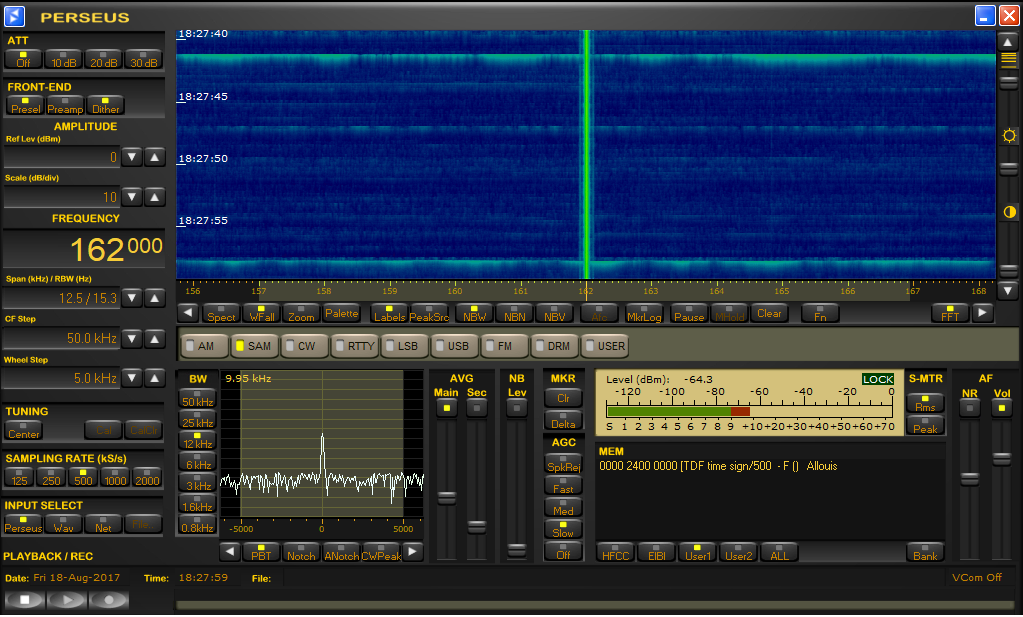

    Gelijk maar even gedaan: de 162 kHz. Ik zie geen tijdseinsignaal meer. Deze was vroeger zichtbaar in de modulatie links van de draaggolf.

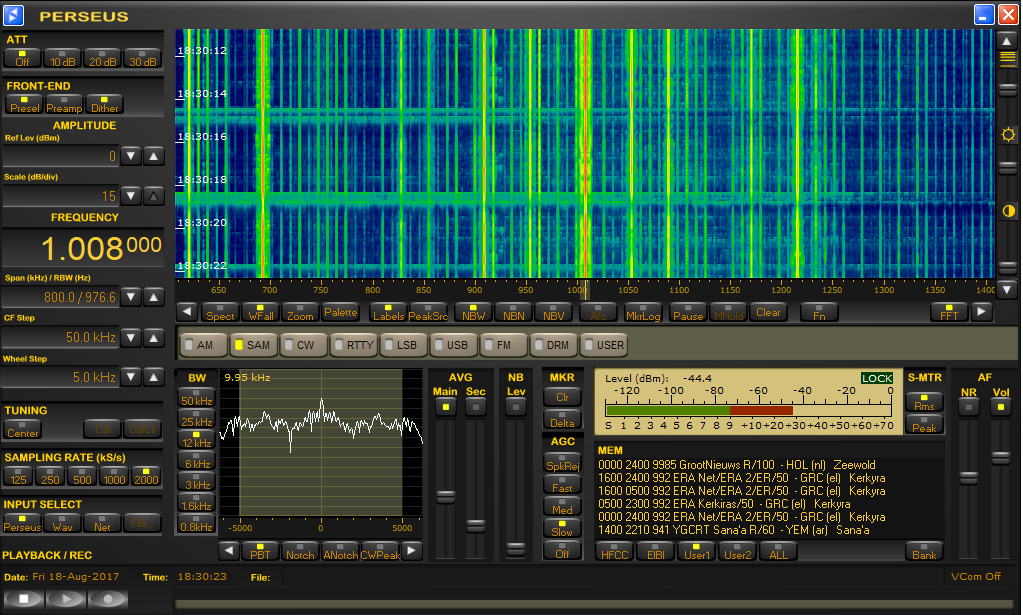

    En voor Robin een overzicht van de middengolf. Je ziet dat hier dat het onweer bij de lage frequenties beter te zien is (meer storing) dan bij de hogere frequenties:
