Antenne MV Mi Amigo

[ruudam]

3 uur geleden zei Leendert Vingerling:

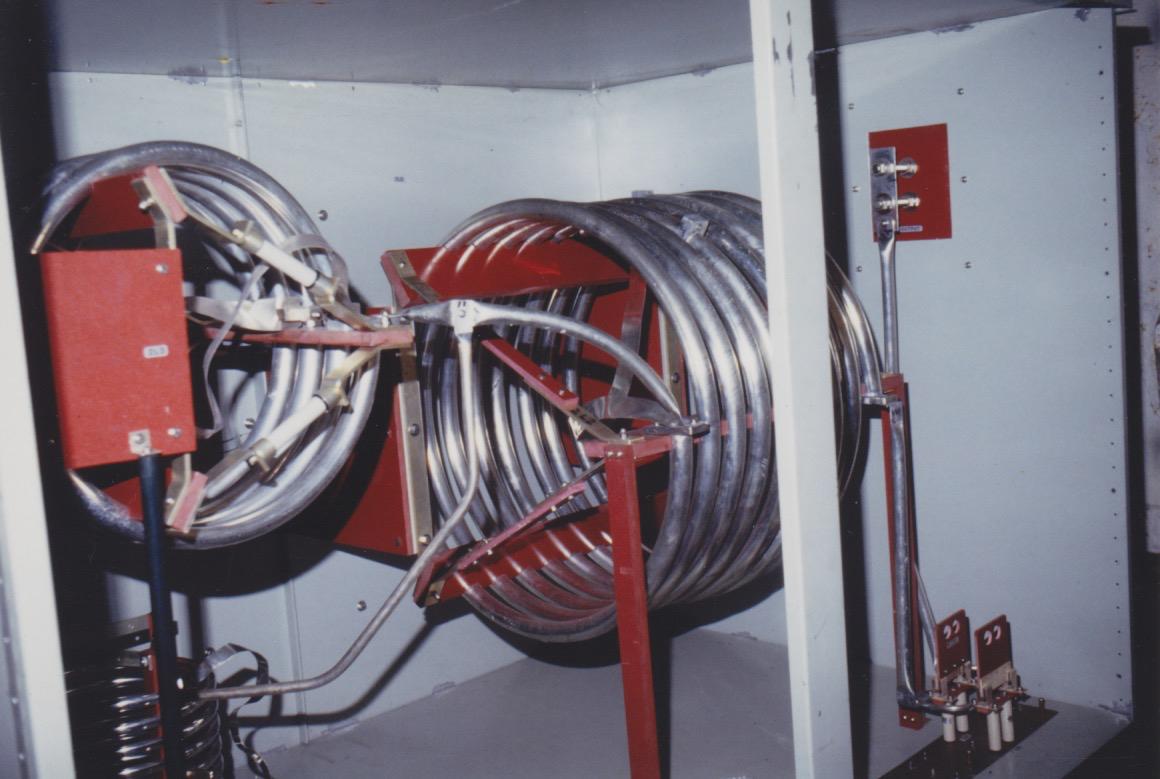

Je vraagt je af,waarom dat niet is gebeurd . Peter Chicago gebruikte op de Ross Revenge een aanpassingsspoel om na de mastbreuk de lengte van de nieuwe mast te compenseren. (Zie foto uit 1988).



De technische kennis van de MEBO eigenaren/zendertechnici was of niet toereikend of ze maakten zich er niet druk over.





Salut

Leendert

Bij een shunt fed antenne gaat het om het aansluitpunt op de mast. De hoogte daarvan dus. Dat is vrij lastig te bepalen, je moet een draad tegen de mast houden -je test met heel laag vermogen - en zoeken wat het goede punt is. tegen de mast houden is natuurlijk stukje schioonmaken, en weer verder op, stukje schoonmaken, draad er tegen aan houden en kijken wat het doet.

Hoe dan ook moet de zender uit, en hier ben je wel een paar dagen mee bezig, zeker als alles ook nog beweegt. Als je het punt hebt gevonden, de echte voedingsdraad aan brengen.

Kennelijk wilde men niet een paar dagen uit de lucht zijn, en ach, zo ging het ook wel.

Het kon niet s nachts omdat andere 1367 signalen de metingen verstoren, een 2e zender aanzetten aanzetten geeft hetzelfde probleem.



Een ATU bijstellen gaat veel makkelijker en sneller.

[Rob Veld]

Maar terug naar basics, de antenne was met aangrenzende zekerheid te kort. Met shuntfeeding wordt het knap gecompliceerd om ten eerste de antenne in resonantie te krijgen en vervolgens ook nog een impedantie van rond de 50 Ohm zien te krijgen. Overigens coax werd niet gebruikt. De zender stond vlak bij het voedingspunt van de antenne, zoals over het algemeen bij de zeezenders.

Bij een skirt fed antenne is tuning niet zo'n probleem, ook al is de antenne te kort. Caroline (Mi-Amigo & Ross) had daar een voorkeur voor. En is je antenne extreem kort kun je nog altijd een "Nord" antenne gebruiken, alhoewel die ook weer wat gecompliceerder is qua afstelling. Please login or register to see this link.



Rob V.

[Leendert Vingerling]

Op 29-10-2018 om 20:33 zei andre ph5c:

Leendert weet je ook nog wat men als zender en antenne op de Ross Revenge gebruikte voor de kortegolf uitzendingen ?



De kortegolf zender is een apart verhaal.

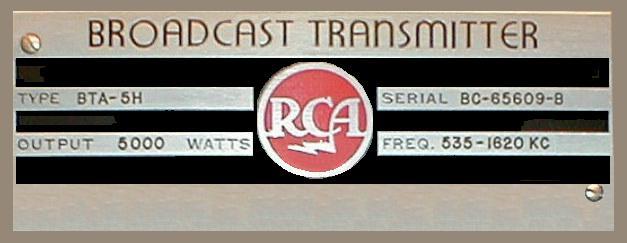

In 1983 bevond zich aan boord een niet complete  5 KW AM zender van RCA( type BTA-5H )die uitsluitend werd gebruikt  als' voorraadmagazijn' van onderdelen  voor de andere zenders.

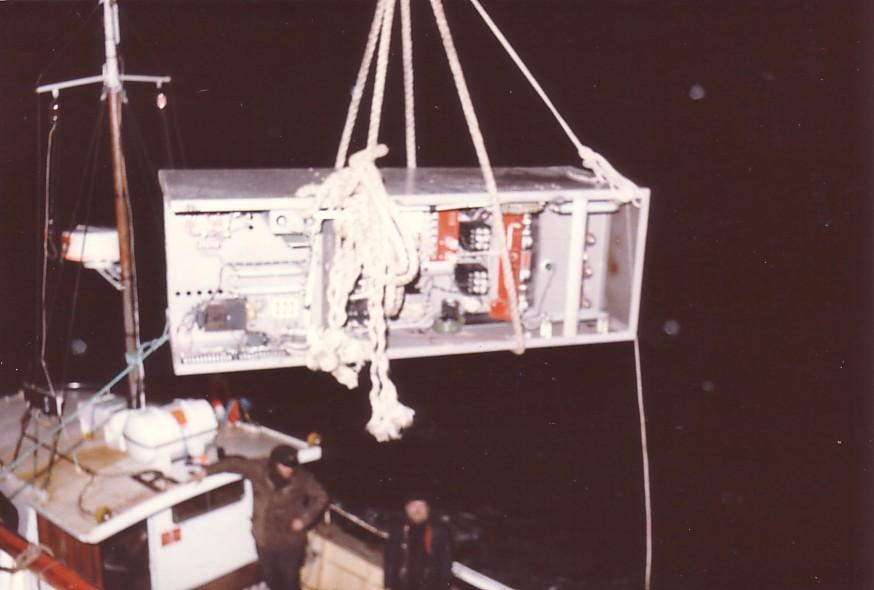

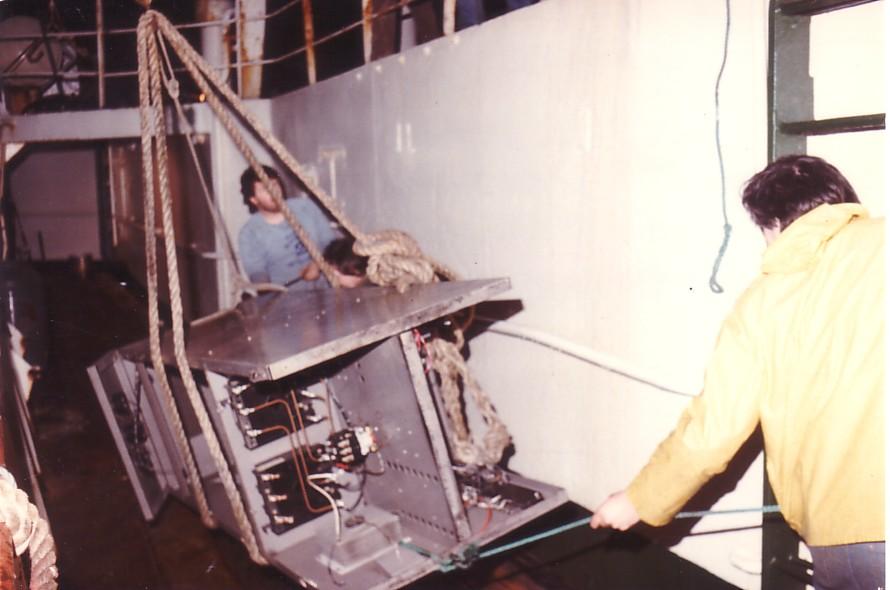

In februari 1985 werd er een eveneens incomplete 10 KW zender aan boord gebracht(zie foto). De onderdelen daar van werden gebruikt om de al bestaande incomplete 5 KW zender aan te passen tot een kortegolf zender.



Diverse testuitzendingen werden er mee gedaan, maar pas in maart 1988 ging de kortegolf van start als 'World Mission Radio'.



Ik kan me niet meer herinneren waar toen de kortegolf antenne zat. Voor de mastbreuk in november 1987 werd er ook al  geëxperimenteerd en toen was het een omgekeerde V draad antenne  die vanaf de eerste dwarssectie van de mast naar de zijkanten van het schip liep. We moesten oppassen om de draad niet te raken.



Salut

Leendert



31 oktober 2018 bewerkt door Leendert Vingerling

[Leendert Vingerling]

Op 30-10-2018 om 17:39 zei Leendert Vingerling:

Diverse testuitzendingen werden er mee gedaan, maar pas in maart 1988 ging de kortegolf van start als 'World Mission Radio'.



Ik kan me niet meer herinneren waar toen de kortegolf antenne zat. Voor de mastbreuk in november 1987 werd er ook al  geëxperimenteerd en toen was het een omgekeerde V draad antenne  die vanaf de eerste dwarssectie van de mast naar de zijkanten van het schip liep. We moesten oppassen om de draad niet te raken.





Ik vond vandaag nog een foto in het archief , waarop te zien is hoe de antenne draad van de kortegolf (volgens mij) aan de reling van de Ross Revenge is bevestigd. Dat niemand is geroosterd blijft een 'Godswonder'. Totaal onverantwoord, maar ja,  een zeezender kent geen ARBO of ISO wetten.



Salut

Leendert

[ruudam]

Dat roosteren val wel mee.

Ik kon de onderkant van mn MG antenne op 1 kW gewoon vastpakken, voelde je nauwelijks.
