The MV Ross Revenge in her full glory - 123 photos

[MvdVen]

On the occasion of Radio Caroline's 57th birthday here's the MV Ross Revenge in her full glory - 123 photos © Theo Dencker.



Go to Please login or register to see this link. for the pictures.









[Cas]

Bedankt Martin, geweldig om dit weer eens te zien!

[radio tpot]

Dank je wel voor de mooie scherpe foto's.

Vraagje

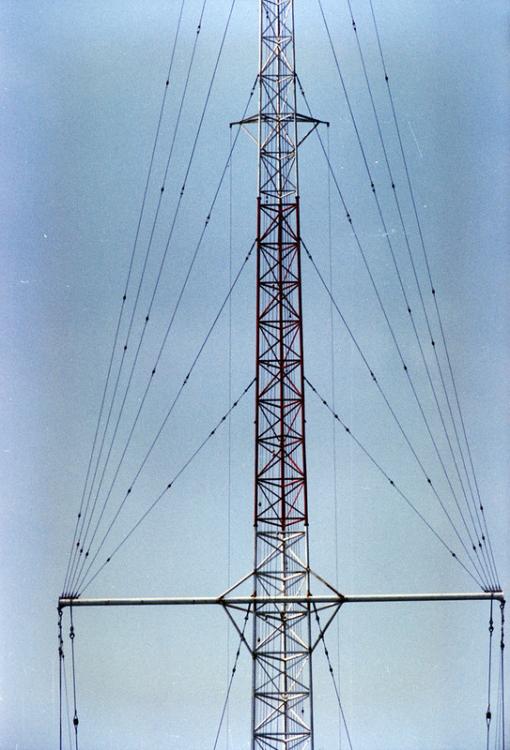

Waar ging de antenne draad heen wat je op de foto links en in het midden achter, naar boven ziet gaan?

Was dat de draad welke op het 50 Ohm punt van de mast zat aangesloten?



Theo



Zijn het deze te zien op de foto?



Theo

[Rob Veld]

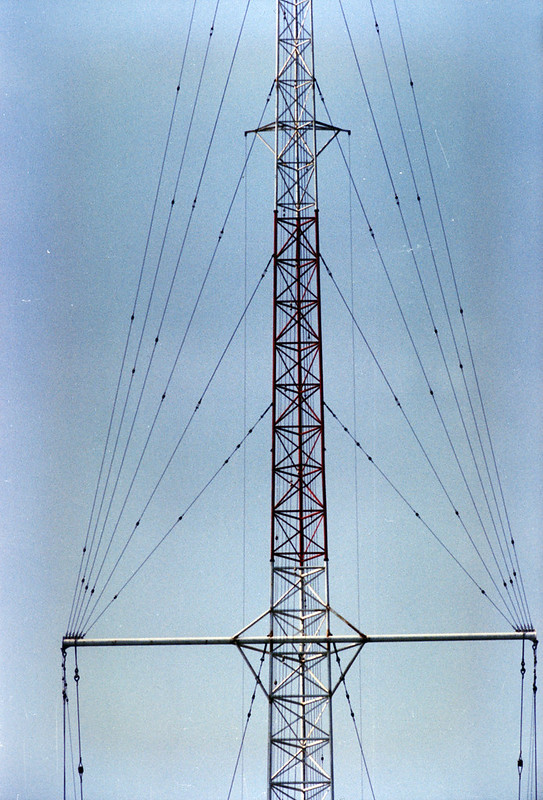

Skirt Fed antenne, dus ja, je ziet ze op de tweede foto loodrecht omhoog gaan. En te oordelen aan de diplexer te vinden op:

Please login or register to see this link.

geen 50 Ohm.



Rob V.

30 maart 2021 bewerkt door Rob Veld

[radio tpot]

Vreemd dat je deze tot driekwart aan de mast maakt.

En bij deze constructie mis ik de top-had, kon de stroom er nog beter ingetrokken worden.



Theo

[pvanklei]

Dank Martin. Erg mooie foto's.



[Harm ten Brink]

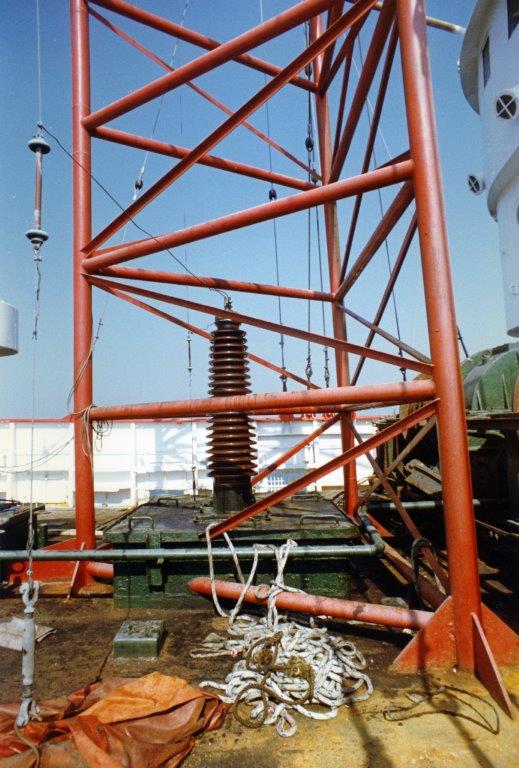

Op de foto zie je twee draden vanaf de isolator naar de linker- en rechter reling lopen en vervolgens omhoog.

Toen ik er zat was er sprake van één draad aan de rechter reling.

Maar waar die aan de mast werd bevestigd heb ik me destijds niet in verdiept.

Ik vond het wel vreemd dat er aan het einde geen isolator was te zien, wist ik veel... 😉

[Rob Veld]

3 uur geleden zei radio tpot:

Vreemd dat je deze tot driekwart aan de mast maakt.

En bij deze constructie mis ik de top-had, kon de stroom er nog beter ingetrokken worden.



Theo

Dat is natuurlijk niet helemaal zo. In principe is die overige kwart de top capaciteit. Het is natuurlijk geen "hat" die slag is dan wel weer voor jou.

Ik weet niet wie de antenne antenne ontworpen heeft maar dat er zal ongetwijfeld iets van Peter Chicago in zitten.



@Harm het zal niet de eerste keer zijn dat het aantal skirts punt van discussie was. Dat was destijds ook het geval bij de Jenny B.

[Harm ten Brink]

1 uur geleden zei Rob Veld:

Dat is natuurlijk niet helemaal zo. In principe is die overige kwart de top capaciteit. Het is natuurlijk geen "hat" die slag is dan wel weer voor jou.

Ik weet niet wie de antenne antenne ontworpen heeft maar dat er zal ongetwijfeld iets van Peter Chicago in zitten.



@Harm het zal niet de eerste keer zijn dat het aantal skirts punt van discussie was. Dat was destijds ook het geval bij de Jenny B.

Ik weet niet beter dan dat de hele constructie uit de koker van Chicago komt.

De mast/antenne op de Communicator (Holland FM) heeft hij ook berekend.

Ik herinner mij nog dat NOZEMA de 1224 zender aan het afregelen waren op de dummy-load die aan dek stond maar dat de verantwoordelijkheid voor de antenne expliciet bij Chicago lag.

[radio tpot]

Intussen ben ik er wel uit hoor 😃

Het is een terug gevouwen dipool waarbij de mast te lang was.

Deze antenne heeft als groot voordeel dat hij erg breedbandig is en aan een punt aan aarde zit.

Ik herinner me ook nog een hoepel (tophad) boven op de mast, het vermoeden is dat er meerdere antenne types in en aan de mast hebben gezeten.

Nozema gebruikte ook vaak een antenne van het terug gevouwen dipool type.



Theo

[ruudam]

Het is een shunt fed.

Kijk even naar de laatste foto met tekening en technische gegevens.

Shirt is ook s f maar dan tot bovenaan, Nozema gebruikte dat voor 1224 Communicator en 828 H noord en 1395, T haven.

Mijn mast is ook skirt.

[Rob Veld]

Het wordt wel vaker door elkaar gehaalt. Maar een shunt-fed antenne voed je niet op 3/4 hoogte!!!

De slant (de draad die naar de mast gaat bij een shunt-fed) loopt altijd onder een hoek en nooit parallel met de mast.

Bij een shunt-fed is er in principe maar een klein stukje inductie nodig (ook een stukje mast heeft een inductie). Een duidelijke shunt-fed antenne is die op de MEBO II.





Rob V.



31 maart 2021 bewerkt door Rob Veld
Verdere uitleg toegevoegd

[radio tpot]

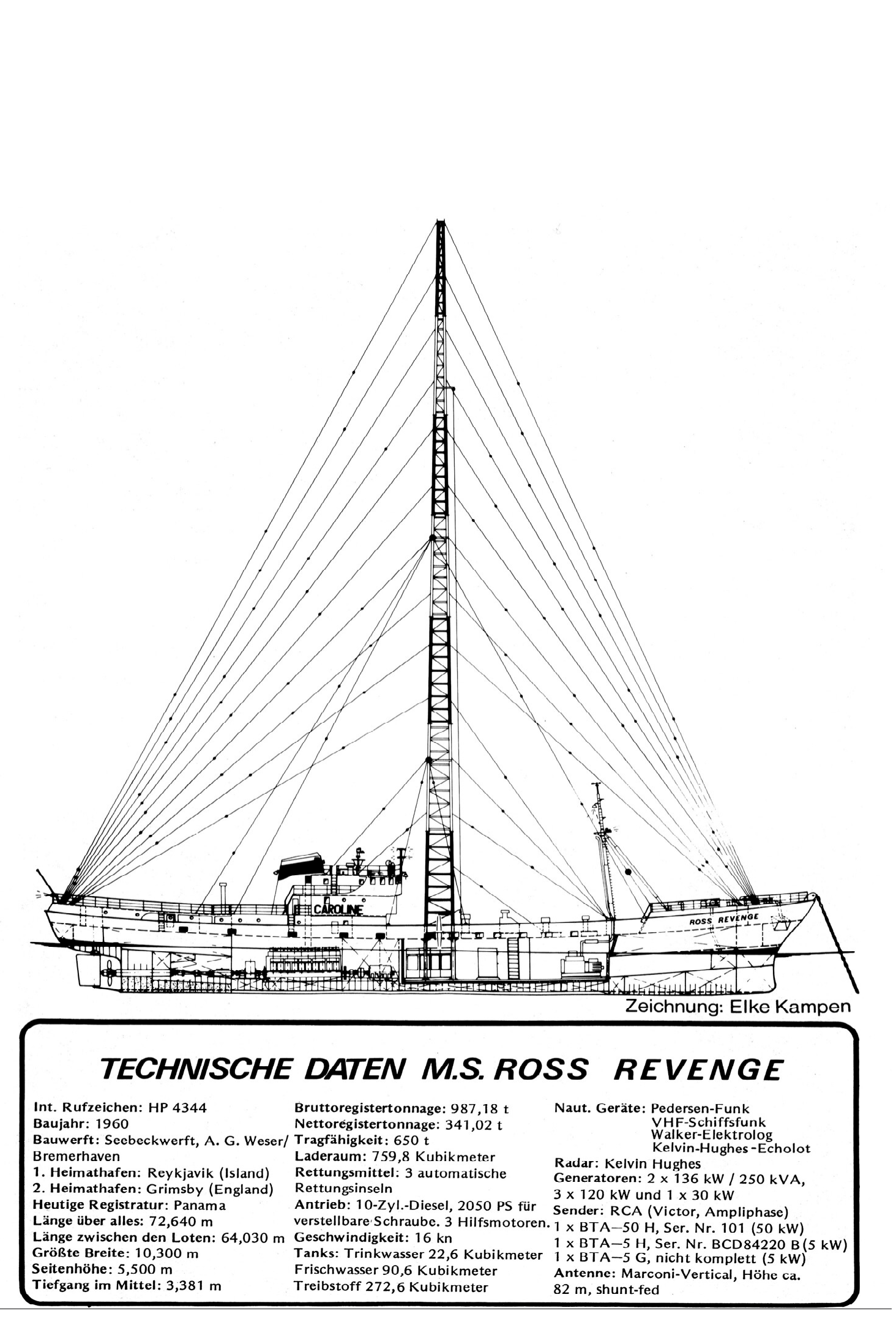

ik kreeg deze tekening in mijn mailbox, let op de verwarrende antenne type 😃

maar de antenne staat keurig er in getekend zo als ook op de foto is te zien.



Theo

[ruudam]

De info is wat verwarrend bij de zenders, waarbij wordt gesuggereerd dat ze allen Ampliphase waren, maar dat was alleen de 50 kW. De kleintjes van 5 k waren anode gemoduleerd met mod trafo.
