Antenne- en zendertechniek artikelen van BBC website

[jan227]

Ik  zocht naar het schema van de combiner van Caroline North in de jaren 60. Vond een verwijzing naar BBC website, maar deze was niet meer toegankelijk. Artikel via Wayback machine gevonden, maar er stond nog veel meer interessants. Het zijn artikelen uit Signal, een periodiek van de Vintage & Military Amateur Radio Society.

Ik heb alle pdf's overgehaald, en op Mediafire gezet.

Please login or register to see this link.

Veel leesplezier.

Jan



9 december 2023 bewerkt door jan227
typo

[radio tpot]

dank je wel, als stekker amateur is er veel van te leren.



Theo

[jan227]

Ik heb een zestal files vervangen wegens niet of moeilijk leesbare pdf's:

signal issue 11 vfo4-hgm1 drives.pdf

Signal Issue 18 Part 2 MWT BD228A medium wave transmitter.pdf

Signal Issue 21 High power short wave transmitter design.pdf

Signal Issue 36  Outphasing technology, including reference to BBC trials.pdf

Signal Issue 62  Π (pi) matching networks.pdf

Signal Issue 64 Low profile Tee antennas for MF.pdf

En ik heb nummer 66 toegevoegd

Signal Issue 66 Intermodulation Products causing interference from MF and HF transmitters.pdf

Sorry aan de downloaders, er staan nu wel leesbare pdf's



Ik zal ze zo lang mogelijk op Mediafire laten staan, het zijn erg goed onderbouwde en informatieve artikelen.



Groet, Jan







10 december 2023 bewerkt door jan227
aanvulling

[radio tpot]

ik was er al eentje tegen gekomen, dank je wel voor het vervangen.



Theo

[Andries 2]

Dank je wel voor dit mooie materiaal! Kun je ook als zendamateur nog wel wat leren hoewel het meeste gaat over zenders die een maatje te groot zijn...

Speciaal bedankt voor het artikel over de combiner van Caroline North!

Groet,

Andries

[radio tpot]

Ik heb geen nieuwe dingen gezien wat anders is dan wat in het leerboek vermeld staat met de formules.

Wat ik wel mooi vind is te zien, hoe professionals het aanpakken.



Theo

[jan227]

Met name de verhalen over combiners, en de ferrieten die daar in een aantal gevallen gebruikt zijn, vond ik interessant.

Deed mij weer terugdenken aan de jaren '70 toen we zelf de problemen met PI3MEP met terugwerking tussen de zender op de ontvanger probeerden op te lossen. We hebben toen ook iets met een combiner geprobeerd, uiteindelijk was de oplossing  drie duplexfilters  tussen de ontvanger en de antenne, en drie idem  tussen de zender en de antenne. Alle info kwam toen uit Amerikaanse ARRL boeken.

Het mooie aan de BBC artikelen vind ik de informatie uit de praktijk, die vind je nooit in de boeken...



[radio tpot]

Ik vond het zeker geen straf om te lezen hoor.

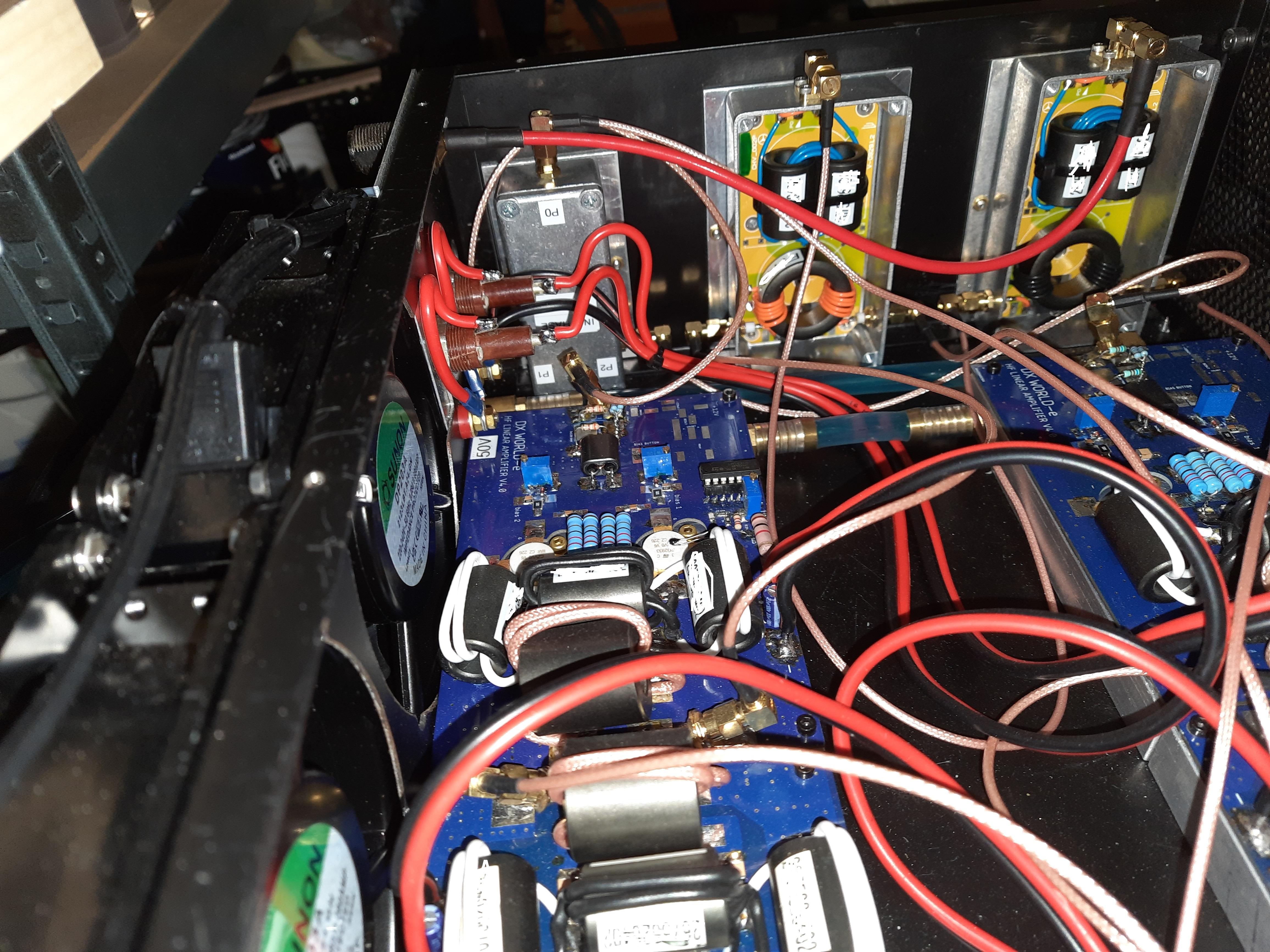

Combiners en ferriet?



Theo

[jan227]

17 uur geleden zei radio tpot:

Ik vond het zeker geen straf om te lezen hoor.

Combiners en ferriet?



Mooi gemaakt, Theo





12 december 2023 bewerkt door jan227

[jan227]

Ja, prachtig gemaakt, maar voor ons was het 45 jaar geleden onbegaan terrein, en we waren afhankelijk wat er "over" was bij Philips mobilofoon ontwikkeling...

De eerste werkende repeater was schroot van Bosch KFT's, opgebouwd tot een weer werkend geheel, de tweede was gebouwd met een prototype ontvanger van Philips en een PA0MUS zender plus experimentele powemodule uit de Philips ontwikkel afdeling...

De zelf gebouwde filters werden gemaakt van Koper pijp "afval" uit een melkfabriek, enz. enz.

De ferrietmodule kwam van Philips, maar was niet bedoeld voor 145 MHz  kwamen we later achter, en werkte dus niet...

Ja, daar is heel wat tijd in gaan zitten, maar veel geleerd!

Groet, Jan

[radio tpot]

En vooral dat leren is een mooie bezigheid, en als je ziet wat er nu aan spullen beschikbaar is.

Maar ook aan betaalbare prima meet apparatuur, dat was toendietijd alleen weg gelegd aan de happy few.

Wat wel gebleven is, de informatie zelf is nog steeds moeilijk verkrijgbaar.

Op het internet is veel te vinden zeggen velen, ja heel veel onzin verhalen en kijk mij eens goed bezig zijn.

Maar een verhaal over hoe maak ik nu iets echt idiot proef, zonder dat de torren of de buizen er af knallen?

Nog steeds heb ik veel aan mijn Veron lesboek en voor middengolf kijk ik veel in UHF unterlage.

De ideeën zijn wetmatig ook van toepassing op frequenties beneden de 2 MHz 😊

En gelukkig zijn de formules ook hetzelfde .



Theo

12 december 2023 bewerkt door radio tpot

[jan227]

Ja, vooral dat laatste klopt. Toen ik solliciteerde (als administrateur) bij de windtunnel kon ik met de (pruisische!) directeur over staande golven praten. Ik heb er met veel plezier gewerkt.

[Rink Hof]

Jan,

is het mogelijk om alle docs in 1 zip te zetten en die zip aan te bieden?

mediafire laat mij niet toe om alles tegelijk te downloaden zonder een account aan te maken.

Alvast bedankt!

Rink

(die al wel een paar heeft gedownload)

[jan227]

Alles kan. De reden om ze individueel aan te bieden is, dat je dan een keuze kan maken welke files je over wil halen.

hier zijn ze als RAR, zip geeft aan niet alle files zonder verminking te kunnen bewerken...

Please login or register to see this link.

Overigens, een account met 50 Gb opslagmogelijkheid krijg je gratis bij Mediafire.

Groet, Jan
